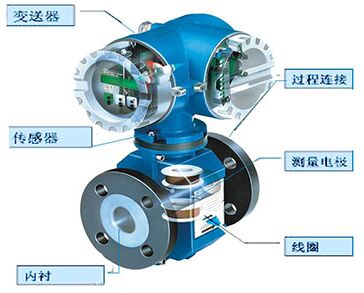

密封水流量計結構主要組成：除了電源以外，常規的密封水流量計結構通常包括了傳感器以及轉換器兩個部分。其中傳感器將流經介質的流量轉換成感應電勢，接著感應電勢交由轉換器轉換成信號（4-20MA）進行輸出顯示或者控制。



那么詳細的密封水流量計結構組成又有哪些呢？我們接著往下看：

①殼體：鐵磁材料，線圈外罩，隔離外部環境的干擾，保證密封水流量計磁場的正常工作狀態；



②導管：基礎結構部分，保證介質（具備導電性）流通的管體，必須為不導磁材料如不銹鋼、玻璃鋼、碳鋼等；



③電*：其功能是提取與測量成比例的感應電勢信號，電*通常由非磁性材料制成，并要求與襯里齊平，以免流體流動受阻。它的安裝位置應在管道的垂直方向上，以防止沉積物積聚在管道上并影響測量精度。



④磁路系統：其功能是產生均勻的DC或AC磁場，直流磁路由永磁體實現，其優點是結構相對簡單，來自交流磁場的干擾較小，但容易使通過測量導管的電解液*化，從而使正*被負*包圍，負* 被正離子包圍。外殼是電*的*化現象，會導致兩個電*的內部電阻增加，從而嚴重影響電表的正常運行。 當管直徑大時，永磁體相應地大，笨重并且不經濟。因此，密封水流量計通常使用交變磁場，并由50HZ工頻電源激勵產生。



⑤轉換器：液流產生的感應電勢信號非常弱，并且受各種干擾因素的影響很大。轉換器的作用是將感應電勢信號放大并將其轉換為統一的標準信號，并抑制主干擾信號。它的任務是將電*檢測到的感應電勢信號Ex放大并將其轉換為統一的標準DC信號。



⑥襯里：在測量管的內側和法蘭密封表面上有完整的電絕緣襯里。它直接接觸待測液體，其功能是增加測量導管的耐腐蝕性，并防止感應電位因金屬測量導管的壁而短路。襯里材料主要是耐腐蝕，耐高溫，耐磨的聚四氟乙烯塑料，陶瓷等。
