純化水流量計安裝時對直管段或流動調整器的要求

發布時間：2021-09-11 02:34:27??點擊次數：2389次

純化水流量計對管道內流速分布畸變及旋轉流是敏感的進入傳感器應為充分發展管流，因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器。

a.純化水流量計水平安裝的傳感器要求管道不應有目測可覺察的傾斜(一般在5°以?xún)?nèi))，垂直安裝的傳感器管道垂直度偏差亦應小于5°。

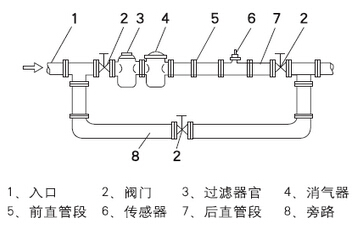

b.需連續運行不能停流的場所，應裝旁通管和可靠的截止閥(見圖9)，測量時要確保旁通管無泄漏。

c.在新鋪設管道裝傳感器的位置先介入一段短管代替?zhèn)鞲衅?，?“掃線”工作完畢確認管道內清掃干凈后再正式接入傳感器。由于忽視此項工作，掃線損壞傳感器屢見不鮮。

d.若流體含雜質，則應在傳感器上游側裝過濾器對于不能停流的.應并聯安裝兩套過濾器輪流清除雜質。

e.或選用自動清洗型過濾器。若被測液體含有氣體.則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。

f.若傳感器安裝位置處于管線的低點，為防止流體中雜質沉淀滯留應在其后的管線裝排放閥，定期排放沉淀雜質。

被測流體若為易氣化的液體，為防止發生氣穴影響測量精確度和使用期限傳感器的出口端壓力應高于公式5計算的*低壓力Pmin

Pmin=2ΔP+1.25Pv Pa 公式5

式中：Pmin—為*低壓力，Pa；

Pv—被測液體*高使用溫度時飽和蒸汽壓，Pa。

流量調節閥應裝在傳感器下游.上游側的截止閥測量時應全開.且這些閥門都不得產生振動和向外泄漏。

對于可能產生逆向流的流程應加止回閥以防止流體反向流動。傳感器應與管道同心，密封墊圈不得凸入管路。液體傳感器不應裝在水平管線的*高點.以免管線內聚集的氣體(如停流時混入空氣)停留在傳感器處.不易排出而影像測量。
