一、渦街流量計安裝環境要求：

1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2． 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。

3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4． 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5． 儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

二、儀表管道安裝要求：

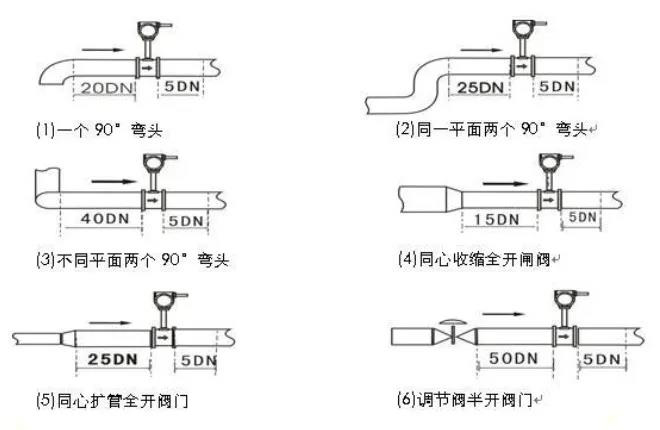

1． 渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。

2． 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。

3． 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。

三、渦街流量計的安裝步驟

1．按開口盡寸的要求在管道上進行開口，具使開口的位置滿足直管段的要求。

2．將連接上法蘭的整套流量計放入開好口的管道中。

3．對兩片法蘭兩邊實行點焊定位。將流量計拆下，將法蘭按要求焊接好，并清理管道內所有凸出部分。

4．在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中間，并使流量計的流向標與流體方向相同，然后用螺栓連接好。

四、流量計在水平管道上的安裝：

測量氣體流量時，若被測氣體含有少量的液體，流量計應安裝在管線的較高處。

測量液體時，若被測液體中含有少量的氣體，流量計應安裝在管線的較低處。

五、流量計在垂直管道的安裝：

測量氣體時，流量計可以安裝在垂直管道上，流向不限。 若被測氣體中含有少量的液體，氣體流量應由下向上。

測量液體流向時，液體流向應由下向上。

六、渦街流量計安裝中應注意的事項:

1.流量計的安裝必須按要求進行,避免因安裝不當對儀表造成損傷,以及影響計量精度.

2.流量計應盡量避免安裝在架空較長的管道上,由于管道的下垂容易造成流量計與法蘭間的密封泄漏.若必須安裝時,須在流量計的上下游2D處分別設置管道支撐點.

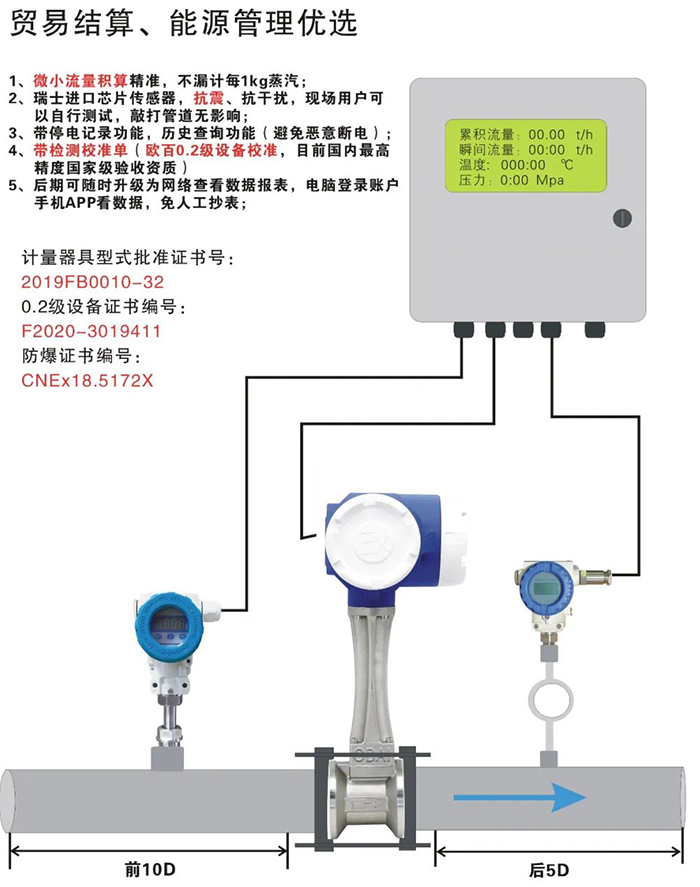

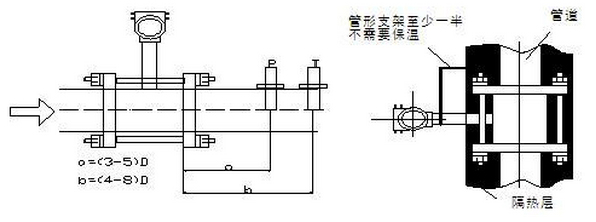

如果被測量介質需要進行溫度壓力補償時(如蒸汽、壓縮空氣)，則測壓點應在流量計下游約束~5D處，測溫點應在流量計流量下游4~8D處（如下圖所示）

3.在測量蒸汽的管道中，為了防止轉換器溫度過高，儀表連接桿至少一半不要保溫（如上圖所示） 為了方便觀察和接線，流量計的表頭在原有的位置上可進行360度旋轉，在調整好位置后，把鎖緊螺母擰緊即可。如果流量計的表頭安裝方向朝下時，須用防水膠帶把瑣緊螺母纏繞密封好。

4.母纏繞密封好。

七、渦街流量計的維護:

維護渦街流量計時需要注意以下三個方面：

1.在維修渦街流量計時要注意保護好探頭體，不能隨便的對其拆卸，以免破壞探頭體或造成傳感器泄漏。

2. 如果您用的是防爆型的渦街流量計，在維修現場禁止帶電維修和使用儀器儀表，使用的萬能表的電源也應控制在9VDC以內。

3.由于平時測量的介質中帶污垢，所以要定期的對渦街流量計的傳感器進行清洗，保證其清潔探頭表面有光澤。
