液體渦輪流量計的結構

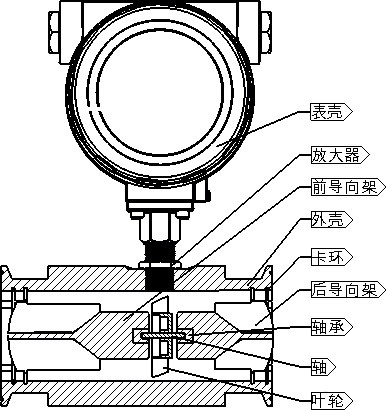

根據上述液體渦輪流量計原理，這種流量計的結構可分以下幾個部分：

1.渦輪

渦輪又稱葉輪，大多由導磁不銹鋼材料制成，有直板葉片、螺旋葉片等多種，可用嵌有許多導磁體的多孔護罩環來增加一定數量葉片渦輪旋轉的頻率。渦輪由軸承支撐，與殼體同軸，其葉片數量視口徑大小而定。葉輪幾何形狀及尺寸對傳感器能有較大影響，要根據流體性質、流量范圍、使用要求等設計。葉輪的動平衡很重要，直接影響儀表性能和使用壽命。



2.軸與軸承

用于支撐葉輪旋轉，需要有足夠的剛度、強度和硬度、耐磨性、耐腐蝕性等。它決定著傳感器的可靠性和使用期限。傳感器實效通常是由軸與軸承引起的，因此起結構及材料的選用和維護非常重要。



3.整流器

也叫導向體，在流量計進出口裝有導向體，對流體起導向整流以及支撐葉輪的作用。通常選用不導磁材料制成。



4.信號檢測傳感器

傳感器的主要作用是把轉動的信號轉換為電信號。國內常用變磁阻式，輸出信號有效值在10mV以上，配放大器可輸出伏級信號。



5.殼體

殼體起到承受被測流體的壓力、固定安裝檢測部件、連接管道的作用。殼體采用不導磁材料制成。



6.顯示器

顯示器為液體渦輪流量計接受輸出信號的裝置。在流量計運行的過程中，瞬時流量、累計流量、儀表系數都可以在顯示器向顯示出來。
